iPhone X开机卡白苹果、刷机故障依旧(R0630_ 2)

故障现象:该iPhone X故障为手机开机时一直卡在白苹果重启界面，刷机可以刷过，但是刷机完成后故障依旧。
故障分析:一般引起开机卡白苹果的原因有三个: 1.系统故障; 2.音频相关电路故障; 3.WiFI相关电路故障。
解决方案:由于客户已经刷过机了，所以排除系统故障。
接下来，先将主板分层，单上层主板加电触发开机测试，发现可以开机进入系统，判断故障存在于下层主板.分别测量上层主板与下层主板中层连接板阻值，判断上下层主板通讯线路看是否存在异常。
当测量上层主板中层连接板S37时，发现阻值为“OL”， 正常应为“427”，判断此线路断线。
根据原理图显示:
S37关联电路为: AP_ TO_SPKRAMP_TOP_MCLK,是CPU到顶部铃声放大管的时钟信号线。
此线路由CPU_ D29脚 发出，经过中层连接板S37通往下层主板U5000铃声放大管(听简)
此线路到CPU断线，一般情况下可能就需要拆CPU进行飞线处理了，但经测试发现，可以直接在
下层此线路上接个1.8V电压，即可解决此故障。

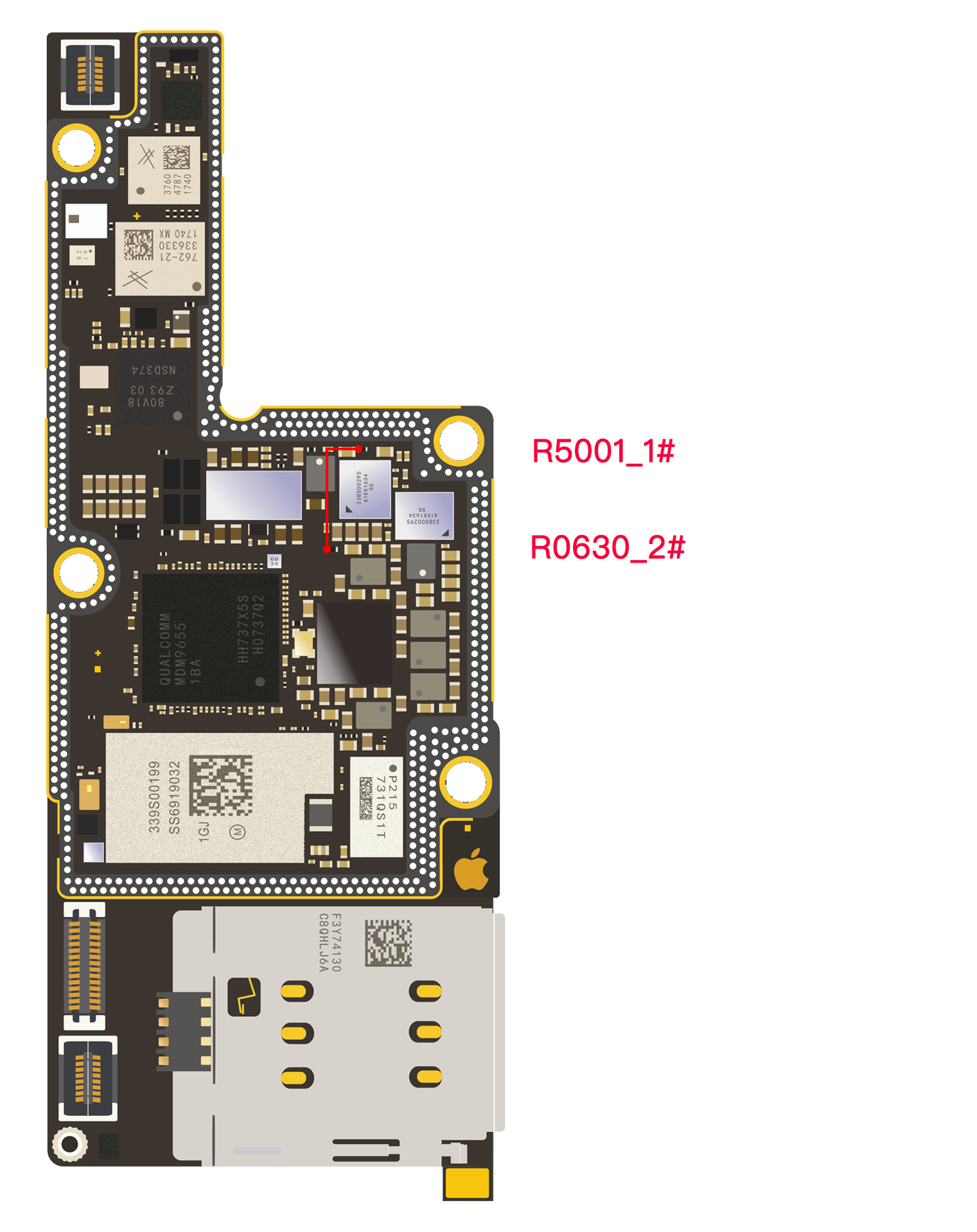

在下层主板从电阻R0630_ 2#飞线至电阻R5001_1#,装机测试，故障完美解决。
